桁车式刮吸泥机广泛应用于平流式沉淀池的污泥刮、吸。本刮吸泥机结构紧凑，工作可靠，并配有自动控制和过载保护系统、轨道间距4米以下刮吸泥机采用中间集中驱动。间距6米以上时采用两端同步驱动。该机可以克服活性污泥比重小含水率高而难以刮集的困难，目前我公司生产的桁车式刮吸泥机分为斜板式（管）虹吸式吸泥机、不带斜板（管）吸泥机和泵吸式吸泥机三种。

二、产品简介

行车式吸泥机，用于污水处理厂、自来水厂平流沉淀将沉降在池底的污泥刮到泵吸泥口，通过泵吸，边行走边吸泥，然后将污泥排出池外，可以解除清理池底污泥之苦。

三、主要特点

1、本机采用桁架结构，比传统结构重量大大减轻，选用热镀锌防腐工艺加工处理，可确保5年内不锈蚀，与水接触的部件使用304不锈钢制作，使用寿命大大加长。

2、维护量小，配用动力小运行费用低；选泵合理，运行平稳可靠。

3、新型的传动机构，避免两端行走误差。

4、行走轮为钢轮，保证了使用寿命。

四、结构与原理

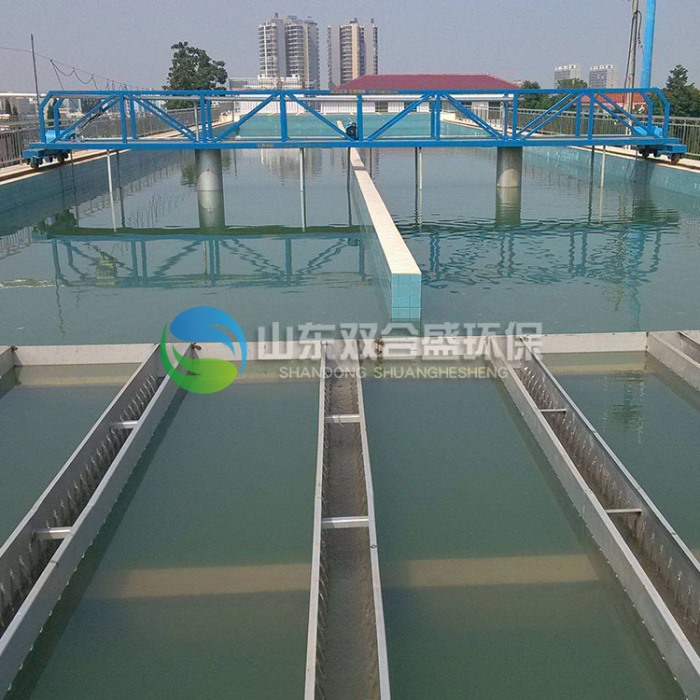

行车式吸泥机由1 工作桥、 2 驱动行走装置、 3 吸泥系统、 4 撇渣装置（选择件）、 5 电控柜、6 虹吸发生器（虹吸方式）等组成。在斜管沉淀池中使用时，还需安装池底吸泥架和吸泥吊架。本设备由四点支撑行走大梁横跨在平流式沉淀池上，双边驱动，池两边均铺设钢轨，从池的一端运行到池子的另一端，边行走边吸泥，撞到行程控制，折返行走，回程吸泥，完成一个工作周期。

五、设备安装

（一）注意事项

为便于吸泥机的正常运转，安装时必需使四个行走轮在矩形的两条平行边上。轨道钢必须在矩形的两条边上且在同一个水平面上。

（二）安装步骤

1、在平流池两侧壁顶预留轨道钢预埋铁，一米一块，每块预埋铁上在两端制作螺栓和压板，以便于压牢钢轨。

2、将设备吊至平流池上，四个行走轮安放于钢轨上，按基准线找平，校核安装尺寸。

3、滑动电缆及电器安装，将吊电缆用吊环传入钢丝绳，把钢丝绳拉紧，固定在两头的立柱上。穿接主电缆，通电调试行走情况，安装行程开关及触碰块，根据回车位安装防掉车挡板。

4、试车，在安装结束后空车运转至少不间断运行8小时，时刻检查行车是否有掉轨现象，一经发现及时停车处理，防止设备掉入池中。

5、吸泥泵安装，将吸泥泵安装在工作桥上。

6、吸泥管和排泥管管道安装，从吸泥泵的入口处开始自上往下安装管道及吸泥嘴，吸泥嘴至池底距离为10~20mm。数台吸泥泵汇总至一条出泥管道排入平流池外侧污泥沟中。

7、接通吸泥泵电源。

8、进水试泵，在试车运行无问题后，向池内注水，水位要求高于吸泥泵泵头30mm，边进水边开泵，观察排泥口出水情况。
